PlanStudio 3.17

Endausgänge

• PlanStudio platziert nun automatisch Endausgänge auf allen Evakuierungswegen im Lageplan.
• Allen neuen Endausgängen und Sammelpunkten werden jetzt Standard-Tags zugewiesen, um die Bedienung des neuen manuellen Editors für Endausgangsrouten zu verbessern.
• Bei bestehenden Lageplänen bleiben Ihre Einstellungen erhalten. Sie können Endausgänge weiterhin manuell im Legacy-Modus platzieren, sodass diese Änderung Ihre bestehende Arbeit nicht beeinträchtigt. Sie werden durch eine Warnmeldung aufgefordert, auf die neue Funktion umzusteigen. Während der Migration entfernt PlanStudio ungültige Endausgänge und platziert fehlende automatisch.
• Durch Auswahl eines Endausgangs-Tags im Lageplan können Sie festlegen, welche Etagen im Gebäude der Evakuierungsweg nutzen darf. Verwenden Sie „Alle erlauben“ für alle Etagen oder eine Whitelist, um nur ausgewählte Etagen zu berücksichtigen.
• Bei der Auswahl von Sammelpunkten können Sie nun über eine Gebäude-Whitelist festlegen, welche Gebäude diesen Sammelpunkt nutzen dürfen.
• Die vier bestehenden Endausgangsmodi im Diagramm-Editor wurden auf „Automatisch“ und „Manuell“ vereinfacht:

  • Automatisch: Nutzt die Whitelists für Sammelpunkte und Endausgänge, um Evakuierungswege im Lageplan mit höherer Genauigkeit automatisch zu generieren.

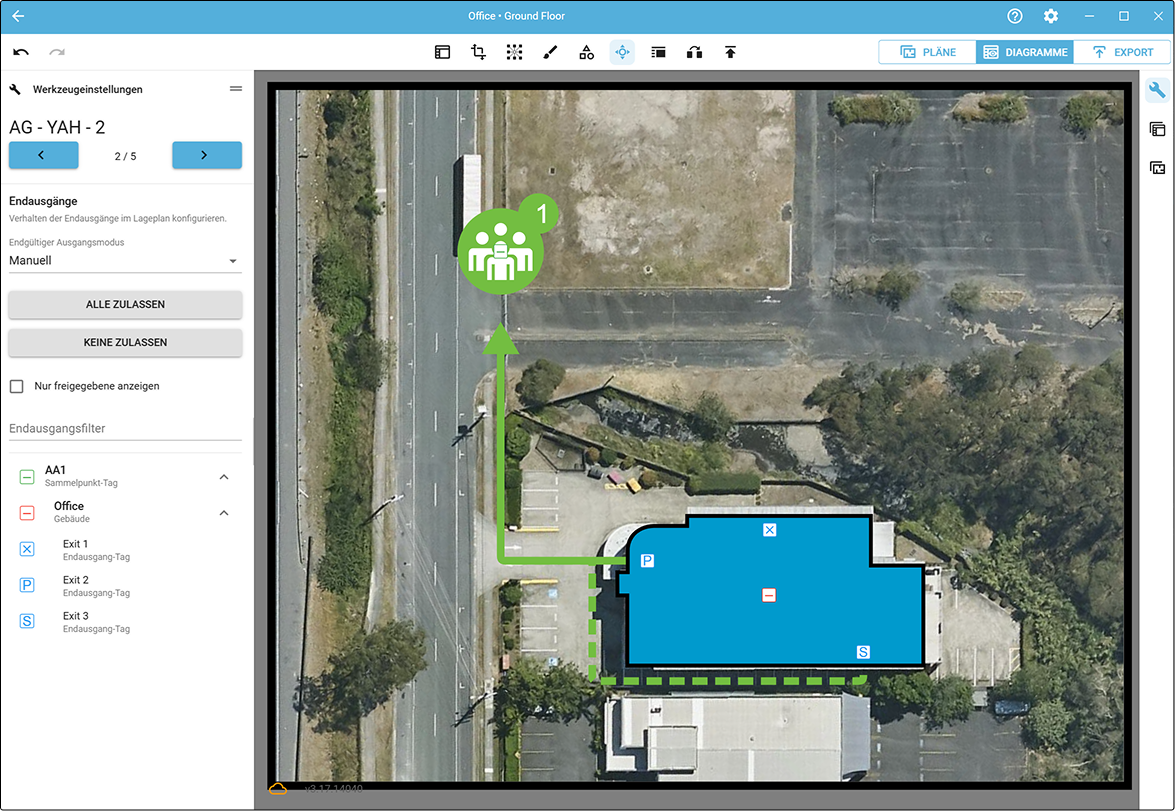

  • Manuell: Ermöglicht die vollständige Anpassung der Evakuierungswege im Lageplan. Sie können die für Ihr Gebäude freigegebenen Optionen anzeigen oder alle möglichen Wege bearbeiten. Klicken Sie auf einen Sammelpunkt, um alle Wege dorthin zu aktivieren, klicken Sie auf ein Gebäude, um alle Wege von dort zu aktivieren, oder klicken Sie auf einen Endausgang, um jeden Evakuierungsweg einzeln zu steuern. Jeder Weg kann wie folgt eingestellt werden:

    • [P] Primärer Pfad
    • [S] Sekundärer Pfad
    • [X] Aus
    • [C] Nächstgelegene Route zu einem Sammelpunkt
• Die Endausgangseinstellungen können nun im Diagramm-Editor geklont werden.

Symbole und Layouts

• Sie können nun einzelne Symbole in Diagrammen ausblenden.

  •  Klicken Sie auf ein Symbol für einen Sammelpunkt, ein festes Symbol, ein Zonensymbol oder ein Führungsliniensymbol, um es auszuwählen.
  • Klicken Sie im Bedienfeld „Werkzeugeinstellungen“ auf das Augensymbol, um die ausgewählten Symbole ein- oder auszublenden.
  • Ausgeblendete Symbole werden im Layout-Editor blau dargestellt.

•  Aktualisierte Symbollayouts.

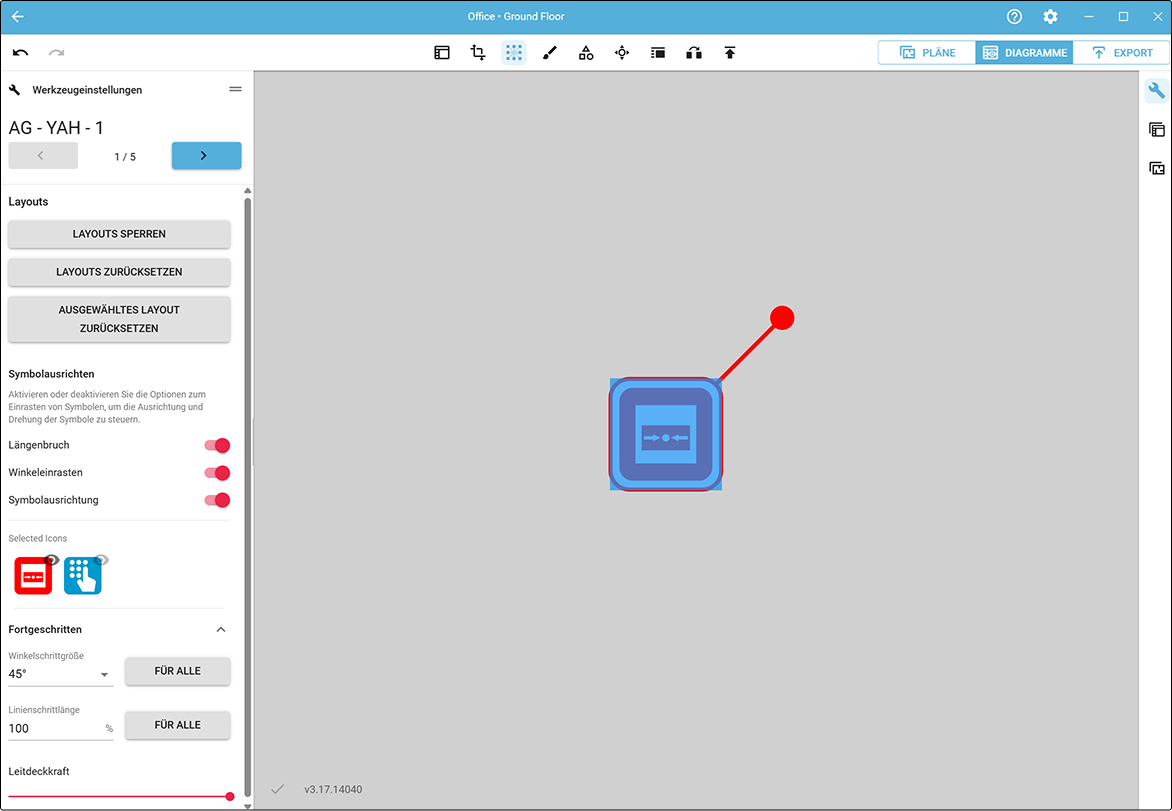

  • Symbollayouts werden jetzt durch Klicken auf die Symbolgruppe bearbeitet, um sie zu drehen. Der Winkel der Führungslinie wird durch Ziehen des Symbols an die gewünschte Position mithilfe der neuen Einrasteinstellungen im Werkzeug-Panel festgelegt.

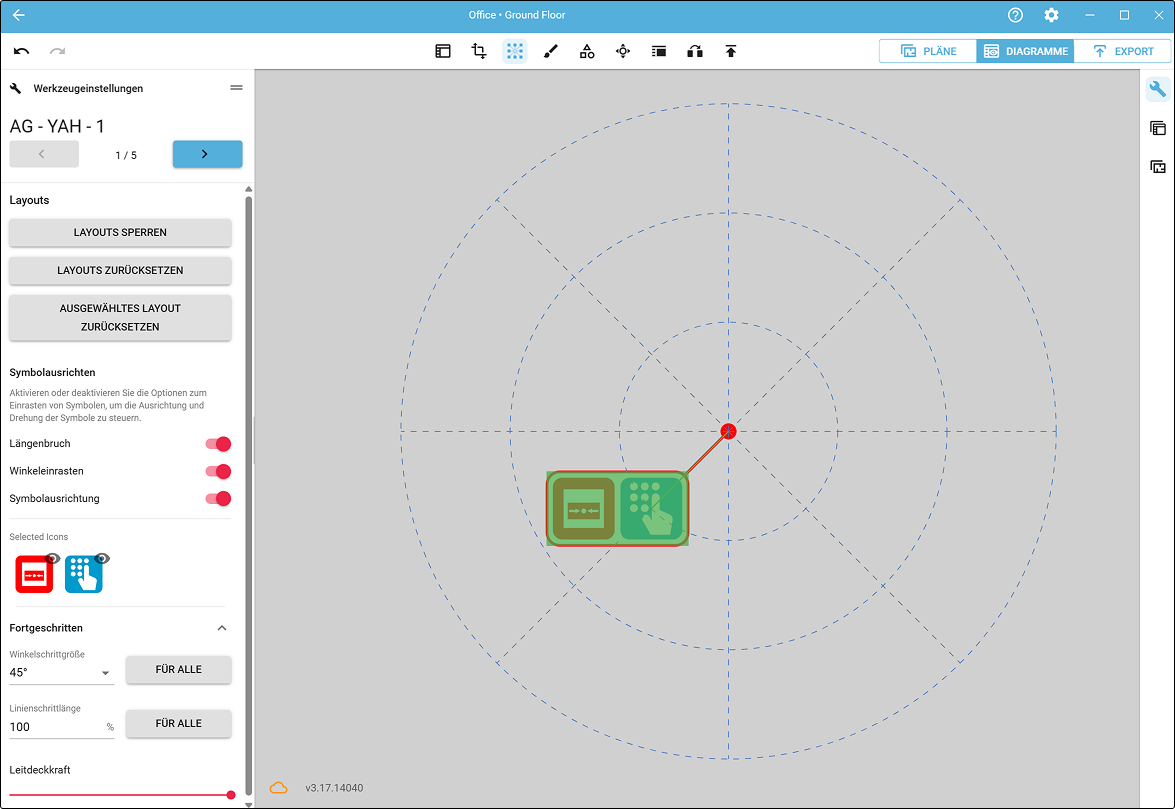

  • Beim Ändern des Winkels der Führungslinie zeigt eine neue Hilfslinie an, woran die Führungslinie einrastet. Sie können die verfügbaren Winkel, die Länge der Führungslinie und die Deckkraft der Hilfslinie in den erweiterten Einstellungen bearbeiten.
  • Längeneinrasten: Symbole werden an Vielfachen eines festgelegten Abstands um den Führungslinienpunkt ausgerichtet.
  • Winkeleinrasten: Symbole werden an festgelegten Winkeln um den Führungslinienpunkt ausgerichtet.
  • Symbolausrichtung: Symbole werden mithilfe der blauen Hilfslinien an anderen Symbolen in Ihrem Plan ausgerichtet.

Verzierungen

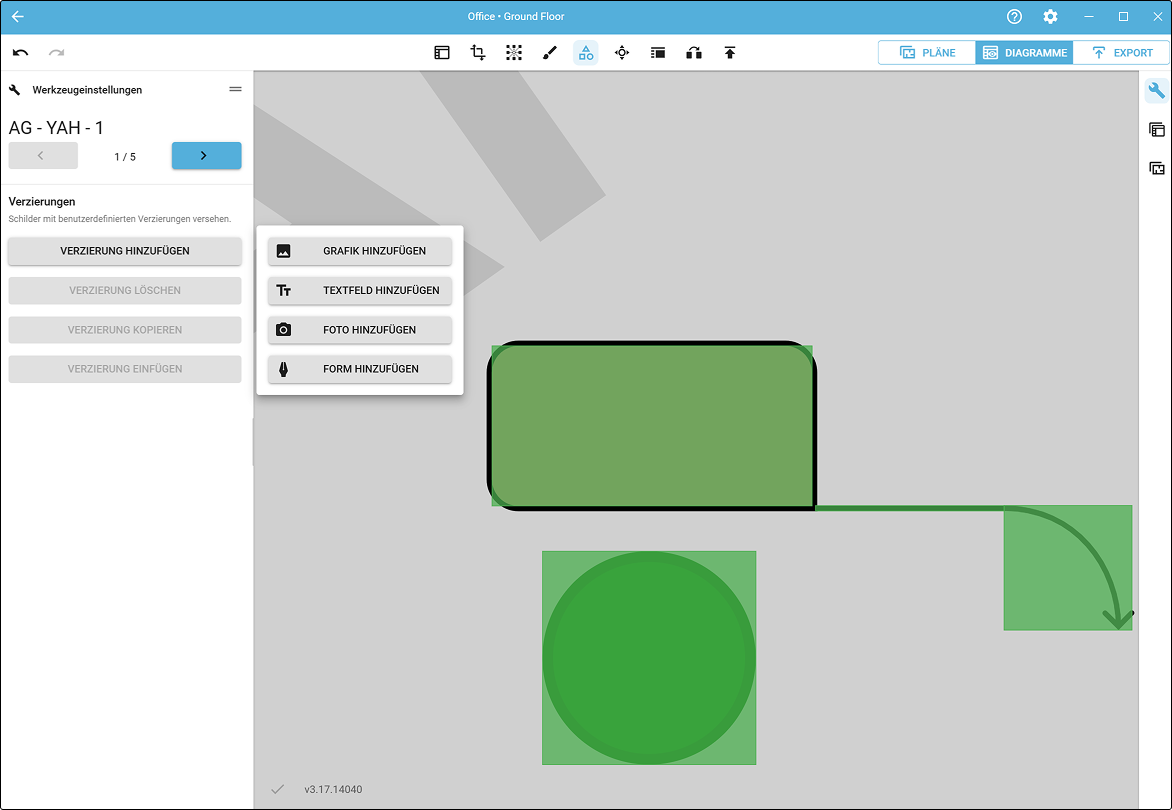

• Die pinke Plus-Schaltfläche wurde entfernt. Verzierungen werden nun über die neue Schaltfläche „Verzierung hinzufügen“ im Werkzeug-Panel hinzugefügt.
• Sie können jetzt Fotos aus dem Plan als Verzierungen importieren.
• Es wurden Verzierungstypen für Linien, Pfeile und Grundformen hinzugefügt.
• Eine Zwischenablage zum Kopieren und Einfügen von Verzierungen wurde hinzugefügt.

Allgemein

• Über den „Export“ Tab können Sie jetzt Fotos aus beliebigen Plänen des aktuellen Campus exportieren.
• Sie können die Reihenfolge der Etagen in einem Gebäude jetzt sowohl im Plans-Panel als auch im Plan-Manager manuell ändern.
• Die Ausrichtungseinstellung von Diagrammen spiegelt nun die verfügbaren Vorlagen wider. Stimmt die Ausrichtung eines Diagramms nicht mit der Vorlage überein, zeigt PlanStudio einen Fehler im Vorschaufenster für Schilder an.
• Sie können jetzt eigenständige Nordsymbole in Diagrammvorlagen außerhalb der Plan- und Lageplanbereiche hinzufügen.
• Gemeinschafts- und Mietzonen haben keinen Einfluss mehr auf die Grundrisse im Lageplan.
• Panels können jetzt durch Ziehen am Rand in der Größe angepasst werden. Ein Doppelklick stellt die ursprüngliche Größe eines Panels wieder her.
• Die Adresse der Kreuzung wird jetzt beim Hinzufügen eines Gebäudes zu einem Campus automatisch ausgefüllt.
• Benutzer können Evakuierungswege jetzt im Nur-Lese-Modus in der Vorschau anzeigen.
• Der Navigationsnetz-Überkreuzungsmodus speichert jetzt Ihren Zustand beim Verlassen des Tools.
• Führungslinienpunkte können jetzt mithilfe von Themen skaliert werden.
• Fluchtwegschilder können jetzt mit einem Themen-Tag versehen werden.
• Evakuierungspläne mit dem Hinweis „Sie sind hier“ (YAH) werden nun automatisch so eingerahmt, dass der Hinweis standardmäßig immer sichtbar ist.
• Verbesserte Tastenkombinationen.
• Allgemeine Verbesserungen der Benutzeroberfläche.
• Verbesserte Sicherheit.
• Verbesserte Zuverlässigkeit im Offline-Modus.
• Die Foto-Benutzeroberfläche wurde überarbeitet und funktioniert nun einheitlich im Exportmenü, in der Planübersicht und in der Fotoauswahl für Verzierungen.
• Sammelpunkte und feste Symbole können jetzt über die Layout-Überschreibungen ausgeblendet werden.
• Ein Problem behoben, das dazu führte, dass einige Symbole als schwarzer Kasten dargestellt wurden.
